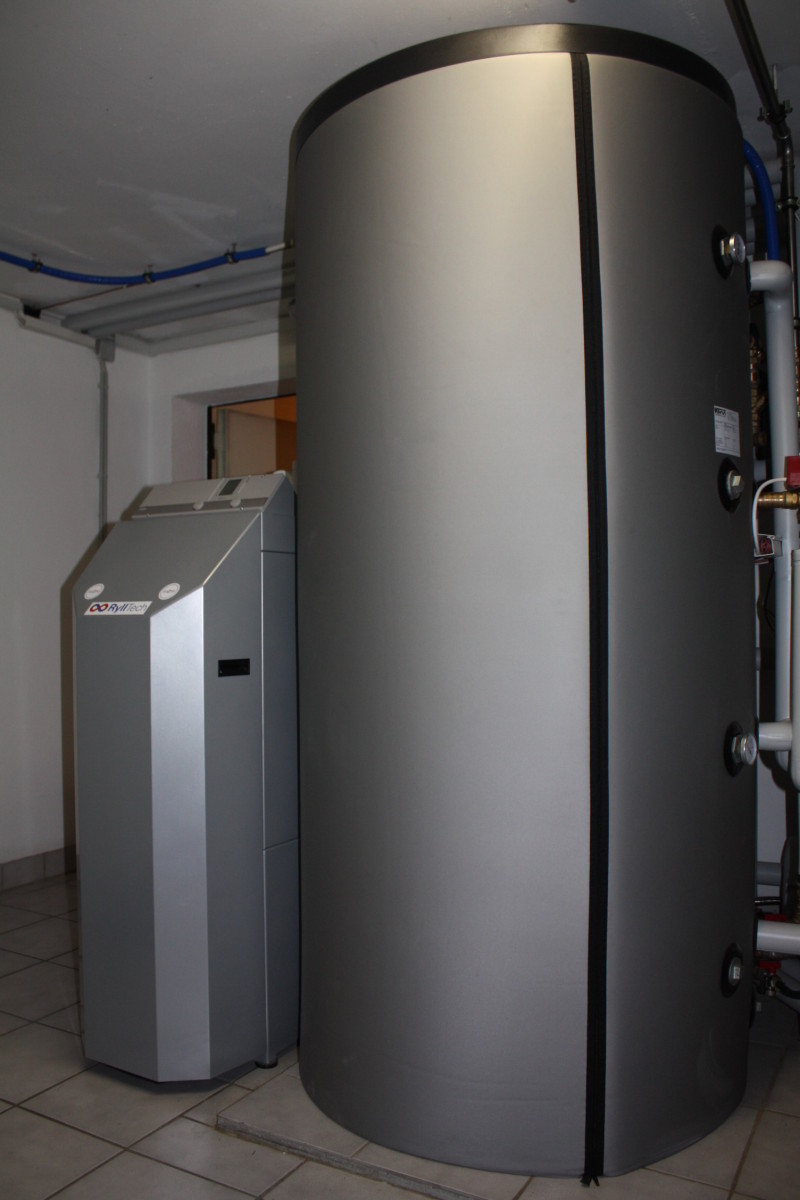

Hier meine Eigenanlage eines Ryll-Tech Vollbrennwertkessels.
Typ R 11-22 kW, eingestellt auf 22 kW mit Elco Öl-Blaubrenner Vectron Blue.

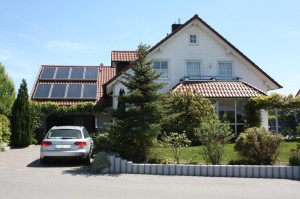

Von 1993 bis 30.9.2009 wurde mein Haus (Heizkörper, Fußbodenheizung)
Wohnfläche ca. 220 m² mit einem Niedertemperaturkessel betrieben
einschl. Brauchwasserspeicher 160 ltr.
Seit 1.10.2009 ist der Ryll-Tech Vollbrennwertkessel in Funktion.

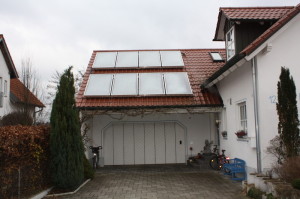

Zusätzlich 8 Solarkollektoren (mit Heizungsunterstützung) auf der Westseite.
Schichtspeicher mit 1000 ltr. einschl. 2 Glattrohrwärmetauscher und
Edelstahl Wellrohr für Brauchwasserbereitung.
Ertrag der Solarkollektoren von Oktober bis März ist gleich 0, da die
Sonne aufgrund der Einstrahlung nicht auf die Westseite kommt.
Im Sommer funktioniert das aber sehr gut. Bei ca. 3 Stunden Sonneneinstrahlung
wird der kpl. Puffer bereits auf ca. 60 Grad aufgeheizt.
Bei optimalem Sonnentag sind auch schon 100 Grad erreicht worden.
Der Heizölverbrauch von 1993 bis 30.9.2009 lag im Durchschnitt bei
ca. 3375 ltr je Heizperiode.
Der Heizölverbrauch ab dem 1.10.2009 liegt im Durchschnitt bei
ca. 2170 - 2500 ltr., was einer Einsparung je Heizperiode von ca. 800 - 1200 ltr. ergibt. Entscheidend dafür ist jedoch wie kalt der Winter wird.
Diese Investition hat sich mehr als gelohnt.
Eine bessere Effizienz hätte es nur gegeben, wenn die Solarkollektoren
auf der Südseite hätten montiert werden können, aber diese Seite ist
durch eine PV-Anlage in Anspruch genommen worden.
Interessant ist auch die Tatsache, wann verbrauche ich das Heizöl.
Von Oktober bis März werden ca. 90 - 95 % des jährlichen Ölverbrauches
aufgewendet.
Hier sollte man sich auch die Frage stellen, wann tausche ich meinen alten
Heizkessel aus. Im September oder erst im April nach der Heizperiode.
Bei einem Heizölverbrauch von z. B. 4000 ltr. entspricht das einem
Einsparpotential von 20 %.
Also kostet mich der Tausch im April mind. 800 ltr. mehr Heizöl.
Da sollte man auf alle Fälle darüber nachdenken.
In der pdf-Datei ist der Heizölverbrauch meines Kessel ab dem 01.10.2009 bis
heute erfasst.
Einschl. Gesamt bzw. Monatszahlen über Brennereinschaltungen, Ölverbrauch,
Betriebsstunden.
Der Ölverbrauch wird von einem zusätzlich eingebauten Ölmengenzähler
am Brenner ermittelt und monatl. zum 30./31. abgelesen.
Wir sind ein 4 Personen Haushalt.
Verbrauchswerte 2011:
Wasser: 152 m³
Strom: 5.540 kW
Stromerzeugung: 11.908 kW

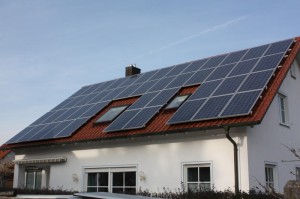

(PV-Anlage 10,35 kW - Südseite -)
Verbrauchswerte 2012:
Wasser: 174 m³
Strom: 5.330 kWh
Stromerzeugung: 11.504 kW
(PV-Anlage 10,35 kW - Südseite -)
Verbrauchswerte 2013:
Wasser: 169 m³
Strom: 5.135 kWh
Stromerzeugung: 10.123 kW
(PV-Anlage 10,35 kW - Südseite -)
Verbrauchswerte 2014:
Wasser: 168 m³
Strom: 4.600 kWh
(Umrüstung teilweise auf Energiesparlampen ab Januar 2014. Kosten ca. 300 €)
Stromerzeugung: 10.675 kW
(PV-Anlage 10,35 kW - Südseite -)
Verbrauchswerte 2015:
Wasser: 171 m³
Strom: 3.972 kWh
Stromerzeugung: 11.060 kW
(PV-Anlage 10,35 kW - Südseite -)
Verbrauchswerte 2016: Ab März 2016 nur noch 3 Personen Haushalt
Wasser: 128 m³
Strom: 3.667 kWh
Stromerzeugung: 10.481 kW
(PV-Anlage 10,35 kWh - Südseite -)
Verbrauchswerte 2017: Ab März 2017 nur noch 2 Personen Haushalt
Wasser: 96 m³
Strom: 2.950 kWh
Stromerzeugung: 10.260 kW
(PV-Anlage 10,35 kWh - Südseite -)
Verbrauchswerte 2018:
Wasser: 87 m³
Strom: 2.685 kWh
Stromerzeugung: 10.719 kW
(PV-Anlage 10,35 kWh - Südseite -)
Verbrauchswerte 2019:
Wasser: 93 m³
Strom: 2.675 kWh
Stromerzeugung: 10.520 kW
(PV-Anlage 10,35 kWh - Südseite -)
Verbrauchswerte 2020:
Wasser: 100 m³
Strom: 2.765 kWh
Stromerzeugung: 10.465 kW
(PV-Anlage 10,35 kWh - Südseite -)
Verbrauchswerte 2021:
Wasser: 99 m³
Strom: 2.760 kWh
Stromerzeugung: 10.004 kW
(PV-Anlage 10,35 kWh - Südseite -)
Verbrauchswerte 2022:
Wasser: 75 m³
Strom: 2.400 kWh
Stromerzeugung: 10.400 kW
(PV-Anlage 10,35 kWh - Südseite -)
Verbrauchswerte 2023:
Wasser: 57 m³
Strom: 2.300 kWh
Stromerzeugung: 10.005 kW
(PV-Anlage 10,35 kWh - Südseite -)
PDF-Dokument [22.4 KB]
Hier die Abgastemperaturen bei Volllastbetrieb.
Laufzeit des Brenners ca. 50 min.
Außentemperatur +0,3 Grad
Rundes Thermometer zeigt die Abgastemperatur
Digitales Thermometer zeigt die Luftansaugtemperatur über den Kamin
(wie gesagt Außentemperatur + 0,3 Grad)
Jetzt kann sich jeder selbst ausrechnen, welche Temperatur noch oben
am Kamin raus kommt. Eine optimalere Energieausnutzung gibt es
nicht. Kein saurer Regen, keine Umweltbelastung.
Um im Brennwertbereich zu fahren muss die Abgastemperatur bei Öl
unter 48°C und bei Gas unter 57°C liegen.
Diese Abgastemperaturen werden nur mit einem Ryll-Tech
Hochtemperatur Vollbrennwertkessel erreicht.
Der Ryll-Kessel arbeitet unabhängig von der Rücklauftemperatur !!!
Je niedriger die Abgastemperatur desto geringer sind die Heizkosten.
Im Vergleich ca. Abgastemperaturen bei anderen Energieträgern:
Pelletsheizung ca. 160 Grad
Hackschnitzelheizung ca. 200 Grad
Holzstückgutheizung ca. 230 Grad
Hier die Abgastemperaturen vom 31.01.2012.
Brennerlaufzeit ca. 50 min (Pufferladung)
Außentemperatur (minus) - 6,2 Grad
Abgastemperatur 44 Grad
Luftansaugtemperatur 32 Grad (über Kamin LAS 80/125)
Entspricht einer Temperaturerhöhung von 38,2 Grad !!!
Das ist Voll-Brennwerttechnik in Perfektion.
Je niedriger die Abgastemperatur desto geringer ist der Heizölverbrauch.
Hier die Abgastemperaturen vom 02.02.2012.
Brennerlaufzeit ca. 50 min. (Pufferladung)
Außentemperatur (minus) - 12,4 Grad
Abgastemperatur 43 Grad
Luftansauttemperatur 30,4 Grad (über Kamin LAS 80/125)
Entspricht einer Temperaturerhöhung von 42,8 Grad
Über welchen sog. Verlust kann man da noch sprechen ???
Das ist Voll-Brennwerttechnik in Perfektion.
Abgastemperaturen am 05.02.2012
Brennerlaufzeit ca. 50 min. (Pufferbeladung)
Außentemperatur (minus) - 19,7° C
Abgastemperatur 43,5 ° C
Luftansaugtemperatur 32° C
Das entspricht einer Temperaturerhöhung von 51,7° C !!!!
Effizienter Heizen ist nicht mehr möglich.
